Зимний водопровод

В последние годы наметилась тенденция, заключающаяся в том, что многие владельцы летних дач используют свою загородную недвижимость и вне сезона (конечно при наличии отопления). Тогда и появляется острая проблема в обеспечении зимнего водоснабжения.

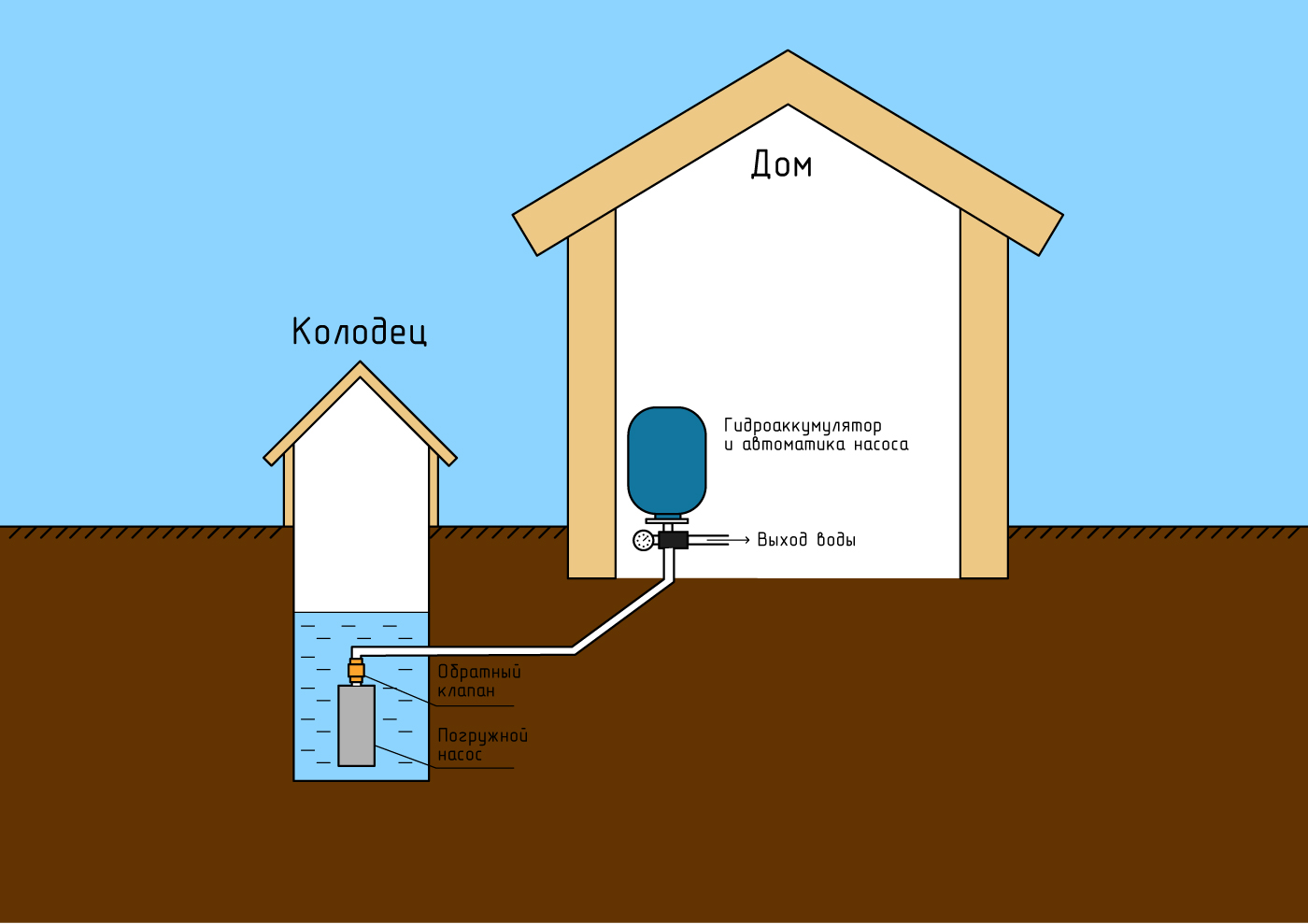

Обычная схема обустройства зимнего водопровода загородного дома предполагает прокладку трубопровода от скважины или колодца ниже глубины промерзания грунта (в средней полосе 1,5 м).

Рис.1

Далее (см. рис. 1) труба поднимается ближе к поверхности и под углом проходит через фундамент в дом. Участок трубопровода, идущий выше глубины промерзания, требует оборудования его греющим кабелем внутри или снаружи трубы. Для постоянного проживания такая схема вполне подходит, но имеются и недостатки:

- необходимость выкапывать глубокие траншеи (1,2 - 2м), что бывает дорого и затруднительно в некоторых грунтах (например плывун).

- Греющий кабель потребляет эл. энергию весь отопительный сезон. К примеру кабель длиной 5-8 м расходует 100Вт мощности. В месяц набегает 72 кВтч, за 5 мес. 360 кВтч.

- В случае длительного отсутствия электричества, вода в трубе может замерзнуть.

Однако в нашей стране имеются миллионы владельце садовых и дачных домов сезонного проживания, которым такая схема зимнего водоснабжения не очень подходит. К чему все холодное время года обогревать трубопровод, если на дачу зимой приезжаешь раз в месяц!

Что делать? Выход есть!

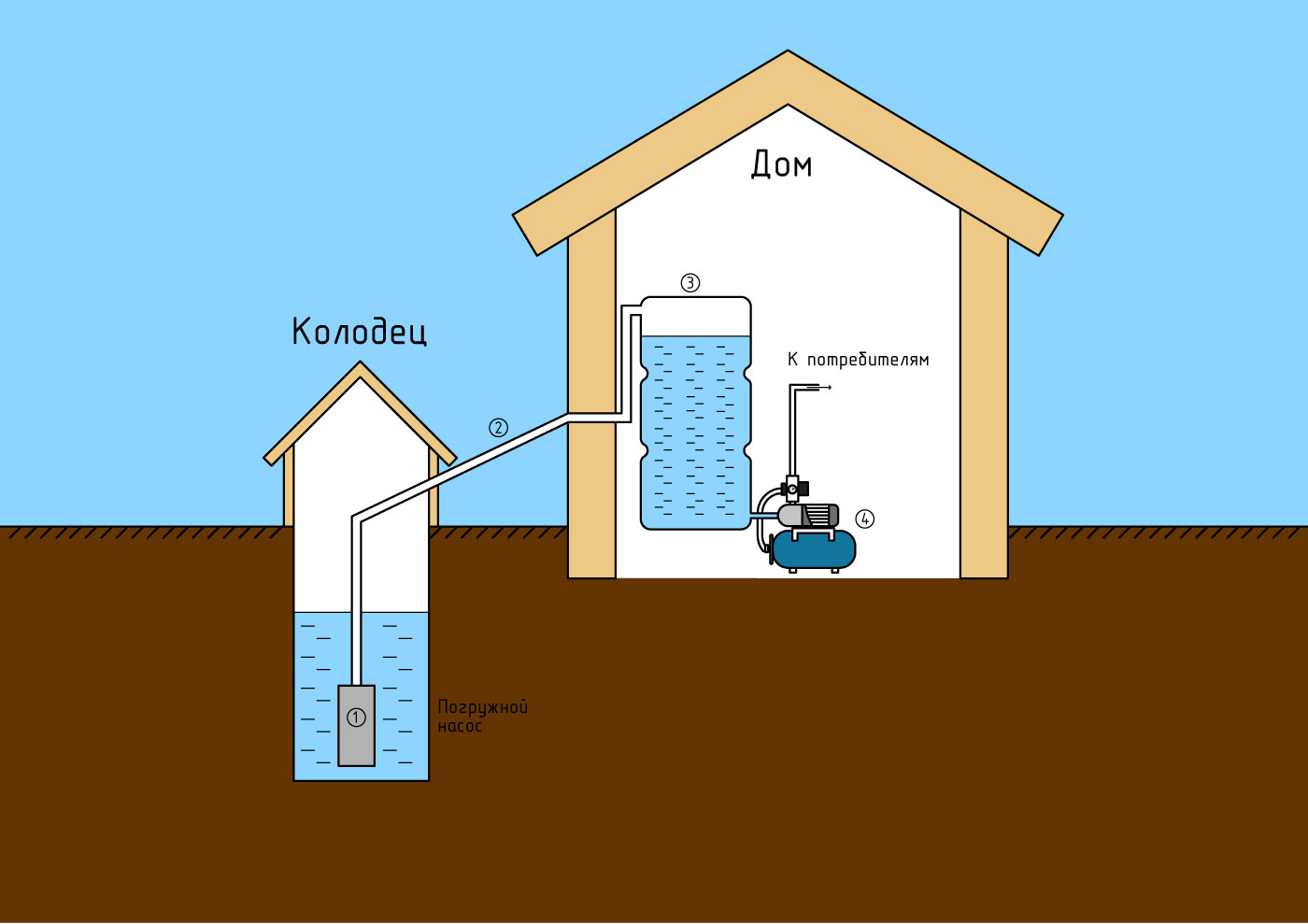

На рис. 2 показана безнапорная схема, объясняющая принцип действия такого решения – «сухой ввод».

Рис. 2

Погружной насос 1 без обратного клапана находится в воде в утепленном колодце. Далее труба 2 входит в дом с уклоном в сторону колодца. При включении насоса вода с разрывом струи поступает в накопительный бак 3. После наполнения этого бака насос останавливается. Вода, находящаяся в подающей трубе стекает обратно в колодец, т.к. обратного клапана нет. В трубе воды нет и замерзать нечему!

Из бака 3 воду потребителям дома подает насосная станция 4.

Недостатки такой схемы : дополнительная емкость для воды, дополнительная насосная станция, а так же необходимость соблюдать достаточный уклон подающей трубы в сторону колодца.

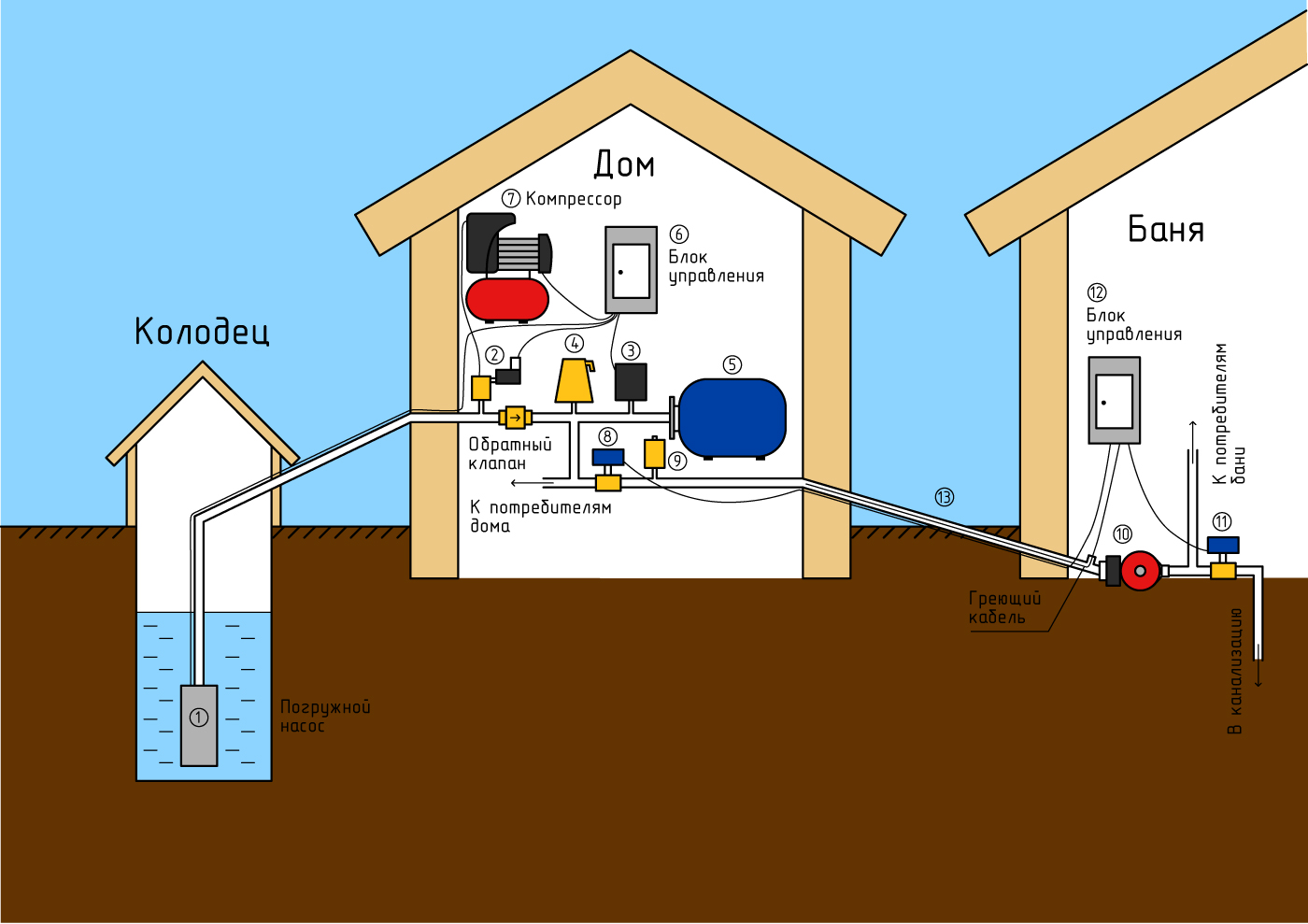

На рис. 3 предлагаем вашему вниманию напорную схему «сухой ввод».

Рис. 3

Погружной насос 1 подает из колодца воду по трубе в дом. По окончании цикла наполнения гидроаккумулятора блок управления 6 отключает насос 1 и открывает эл. магнитный клапан 2. Воздух из компрессора 7 продувает подающую трубу, вытесняя воду через насос обратно колодец. Излишки воздуха в виде пузырей поднимаются на поверхность воды колодца. Уклон трубы в сторону колодца в этом случае может быть нулевым и даже отрицательным. Утепленный подающий трубопровод может располагаться либо под землей на небольшой глубине, либо прокладываться наружно. После израсходования воды в гидроаккумуляторе, объемом от 100 л блок управления 6 по сигналу реле давления 3 закрывает эл. магнитный клапан 2 и запускает насос 1. Воздух из подающего трубопровода, вытесняемый напором воды выходит через воздухоотводчик 4. При достижении максимального давления в системе насос отключается, т.о. цикл повторяется.

Так же на рис. 3 показана реализация подключения к зимнему водопроводу другого строения – например бани по схеме «сухой ввод».

Баней обычно пользуются периодически, непостоянно, следовательно и наличие воды в ней все время необязательно. По команде с блока управления 12 шаровый кран с эл. приводом 8 закрывается, а такой же кран 11 закрывается. Насос повышения давления 10 откачивает воду из трубы 13 в канализацию, кроме того сливается вода и из труб, ведущим к потребителям внутри бани. Так же насос повышения давления необходим для компенсации снижения давления воды из-за длинного трубопровода 13. По мере откачки воды из трубы 13 она заполняется воздухом, поступающим через воздухоотводчик 9.

Команду на блок управления 12 на отключение воды можно подать вручную или например, привязать к отключению электропитания бани. Запуск водопровода бани производится подачей команды включения на блок управления 12, который закрывает кран 11 и открывает кран 8.

Возможно переоборудование действующего летнего водопровода по схеме «сухой ввод».

Преимущества системы водоснабжения «сухой ввод»:

- Нет необходимости копать траншеи ниже глубины промерзания.

- Возможно переоборудование действующего летнего водопровода по схеме «сухой ввод».

- Экономия эл. энергии на обогрев труб.

- Невозможно промерзание подающей трубы, т.к. воды в ней нет. Это особенно важно при непостоянном проживании.
